ar gyfer Ar{0}}Grid & Off-Grid Solar Systems

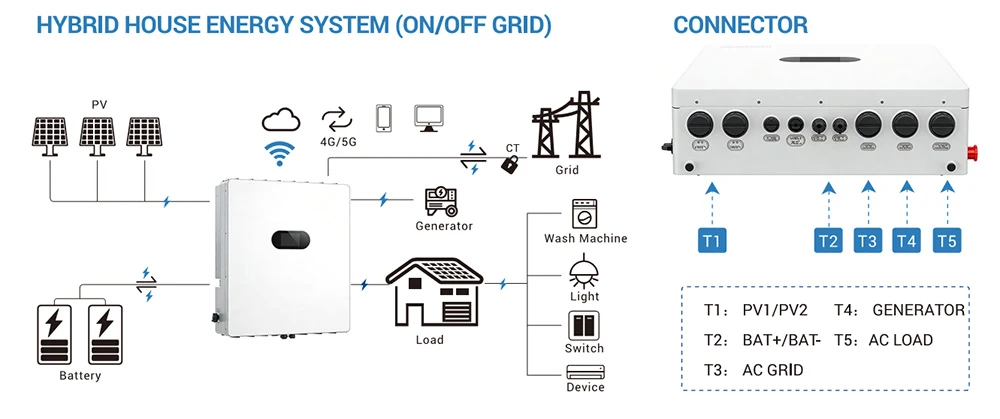

Mae'rGwrthdröydd Hybrid 48Vyn ddatrysiad pŵer solar perfformiad uchel wedi'i gynllunio ar gyfer systemau storio ynni preswyl, masnachol a diwydiannol ysgafn. Mae'n integreiddio mewnbwn ffotofoltäig solar, rhyngweithio grid, storio batri, a chymorth generadur i mewn i un llwyfan dibynadwy, gan alluogi rheoli ynni hyblyg ar gyfer cymwysiadau ar-grid ac oddi ar-grid.
Gyda phŵer mewnbwn PV uchaf o24kWac allbwn AC parhaus o20kW, mae'r gwrthdröydd solar hybrid hwn yn ddelfrydol ar gyfer prosiectau sydd angen effeithlonrwydd uchel, gweithrediad sefydlog, a newid pŵer di-dor.
Mae'r gwrthdröydd hybrid 48V hwn wedi'i gynllunio ar gyfer gweithwyr proffesiynol sydd angen datrysiad gwrthdröydd solar sefydlog, graddadwy a pharod yn y dyfodol. P'un a gaiff ei ddefnyddio mewn systemau storio ynni preswyl, prosiectau solar masnachol, neu gymwysiadau pŵer oddi ar y grid, mae'n darparu perfformiad dibynadwy gydag integreiddio system hyblyg.
Amser Newid Cyflym ar gyfer Cyflenwad Pŵer Di-dor
O safbwynt defnyddiwr, un o'r pryderon pwysicaf mewn system solar hybrid yw'r hyn sy'n digwyddpan fydd pŵer y grid yn mynd i lawr yn sydyn. Dyma lle mae'r gwrthdröyddamser newid o lai nag 20 milieiliadyn dod yn fantais hollbwysig.
Wrth ei ddefnyddio bob dydd, mae'r gallu hwn i newid yn gyflym yn golygu, pan fydd toriad pŵer yn digwydd, y gall y gwrthdröydd drosglwyddo'r llwyth o'r grid i bŵer batri a solar bron yn syth. Ar gyfer y rhan fwyaf o offer cartref ac offer swyddfa, mae'r trawsnewid mor llyfn fel nad yw defnyddwyr yn sylwi ar unrhyw ymyrraeth o gwbl. Mae goleuadau'n aros ymlaen, mae cyfrifiaduron yn parhau i redeg, ac mae dyfeisiau sensitif fel llwybryddion neu systemau rheoli yn aros ar-lein.
Yn ymarferol, mae'r paramedr hwn yn effeithio'n uniongyrchol ar gysur a dibynadwyedd. P'un a yw'r system wedi'i gosod mewn cartref, busnes bach, neu safle anghysbell, mae'r amser newid cyflym yn sicrhau cyflenwad pŵer parhaus ac yn rhoi hyder i ddefnyddwyr y bydd eu system ynni yn perfformio'n union pan fydd ei angen fwyaf.
Disgrifiad Cynnyrch
| DT-GEX-1 | ||
| PV(Mewnbwn DC) | Argymhellir uchafswm. Pŵer mewnbwn PV | 24kW |
| Max. foltedd mewnbwn (Voc) | 550V | |
| Amrediad foltedd gweithredu MPPT | 120-550V | |
| Nifer yr MPPT/Llinynnau fesul MPPT | 4月2日 | |
| Uchafswm pŵer mewnbwn fesul MPPT | 6kW | |
| Max. cerrynt mewnbwn fesul MPPT | 27A | |
| Max. -cerrynt cylched byr fesul MPPT | 40A | |
| Ar{0}}grid(Birection) | Pŵer mewnbwn graddedig (Deugyfeiriad) | 15kW |
| Cerrynt mewnbwn graddedig (Deugyfeiriad) | 62.5A | |
| Max. Pŵer mewnbwn AC parhaus | 20kW | |
| Max. Cerrynt mewnbwn AC parhaus | 83.3A | |
| THDi | <3% | |
| Foltedd grid graddedig | 120/240V, 208V (L1, L2, N) 50/60Hz | |
| Ffactor pŵer | 0.8arwain. 0.8ar ei hôl hi | |
| Paramedrau Batri (Deugyfeiriad) | Math o batri | LiFePO4 |
| Ystod foltedd batri | 75-480Vdc | |
| Foltedd Batri Graddedig | 204.8Vdc | |
| Max. cerrynt gwefru/rhyddhau | 75A | |
| Modd cyfathrebu BMS | CAN/485 | |
| Allbwn Wrth Gefn-(Allbwn AC) | Foltedd allbwn graddedig (L-L) | 120/240V, 208V (L1, L2, N) 50/60Hz |
| Pŵer allbwn/cyfredol (L-L) | Gradd: 15kW / 62.5A; | |
| Foltedd allbwn graddedig(L-N) | 120 V (L, N) 60Hz | |
| Paramedrau Cynhyrchu (Mewnbwn AC) | Foltedd mewnbwn AC graddedig | 120/240 V (L1, L2, N) 60Hz |
| Max. cerrynt mewnbwn AC | 79.2A | |
| Max. Pŵer mewnbwn AC | 19kW | |
| Effeithlonrwydd | Effeithlonrwydd brig | 97.00% |
| Max. Effeithlonrwydd MPPT | 99.90% | |
| Effeithlonrwydd gwefru/rhyddhau batri | 96.00% | |
| Amddiffyniad | Amddiffyniad mewnol | ✔Switsh DC ✔ Diogelu cysylltiad gwrthdro PV ✔ Diogelu cysylltiad gwrthdroi batri |
| ✔Allbwn yn fyr-amddiffyniad cylched ✔ Amddiffyniad gor-foltedd allbwn ✔ Amddiffyniad ARC | ||
| ✔ Canfod rhwystriant inswleiddio ✔ Canfod cerrynt gweddilliol ✔Gwrth-amddiffyn yr ynys | ||
| Amddiffyniad ymchwydd | PV Math III, AC Math III | |
| Math o Amgaead | Math 4X | |
| Paramedrau Cyffredinol | Amrediad tymheredd gweithredu | -22 gradd F ~+140 gradd F (Dim gradd yn llai na 113 gradd F) |
| Newid amser | <20MS | |
| Amrediad lleithder cymharol | >3000m o darddiad | |
| Modd oeri | Oeri naturiol | |
| Cyfathrebu | WIFI / GPRS | |
| Manylebau Mecanyddol | Dimensiynau gwrthdröydd (L * W * H) (mm) | 840*680*200 |
| Pwysau net (kg) | 58.5 | |
| Dimensiynau cludo (L * W * H) (mm) | 1075*895*365 | |
| Pwysau gros (kg) | 71 | |
| Cyfnod Gwarant | Safon 5 Mlynedd (10/15 Mlynedd Dewisol) | |
Ceisiadau
Mae'r gwrthdröydd yn addas ar gyfer ystod eang o systemau pŵer solar, gan gynnwys:
- Systemau storio ynni solar preswyl
- Adeiladau masnachol a warysau
- Systemau pŵer wrth gefn ar gyfer llwythi critigol
- Oddi ar-gosodiadau grid ac ardaloedd anghysbell
- Systemau solar hybrid gyda chymorth generadur
Mae ei gyfluniad hyblyg yn ei gwneud yn ddewis ymarferol ar gyfer marchnadoedd lle mae sefydlogrwydd grid yn amrywio neu annibyniaeth ynni yn flaenoriaeth.
FAQ
C: A yw'n addas ar gyfer cymwysiadau preswyl neu fasnachol?
A: Mae'n addas ar gyfer y ddau. Defnyddir y gwrthdröydd yn gyffredin mewn systemau storio ynni preswyl, filas, a chartrefi mawr, yn ogystal â chymwysiadau masnachol ysgafn megis swyddfeydd, siopau a warysau bach.
C: A yw'n cefnogi mewnbwn generadur?
A: Ydw. Mae'r gwrthdröydd yn cynnwys porthladd mewnbwn generadur pwrpasol, sy'n cefnogi hyd at bŵer mewnbwn AC 19kW. Mae hyn yn caniatáu i'r system weithredu'n ddibynadwy mewn ardaloedd gyda gridiau ansefydlog neu doriadau pŵer estynedig.
C: A ellir monitro'r system o bell?
A: Ydw. Mae'r gwrthdröydd yn cefnogi cyfathrebu WiFi a GPRS, gan ganiatáu i ddefnyddwyr a gosodwyr fonitro perfformiad system, llif ynni, a gwybodaeth nam o bell trwy lwyfan monitro.
C: Pa warant a ddarperir?
A: Y warant safonol yw 5 mlynedd. Mae gwarantau estynedig 10 mlynedd a 15 mlynedd dewisol ar gael ar gais, yn dibynnu ar ofynion y prosiect.
C: Pa gymorth technegol y mae'r cyflenwr yn ei ddarparu?
A: Rydym yn darparu dogfennaeth dechnegol gyflawn, diagramau gwifrau, canllawiau comisiynu, a chymorth technegol o bell. Mae gwasanaethau OEM/ODM a chymorth dosbarthwr hefyd ar gael i bartneriaid tymor hir.
