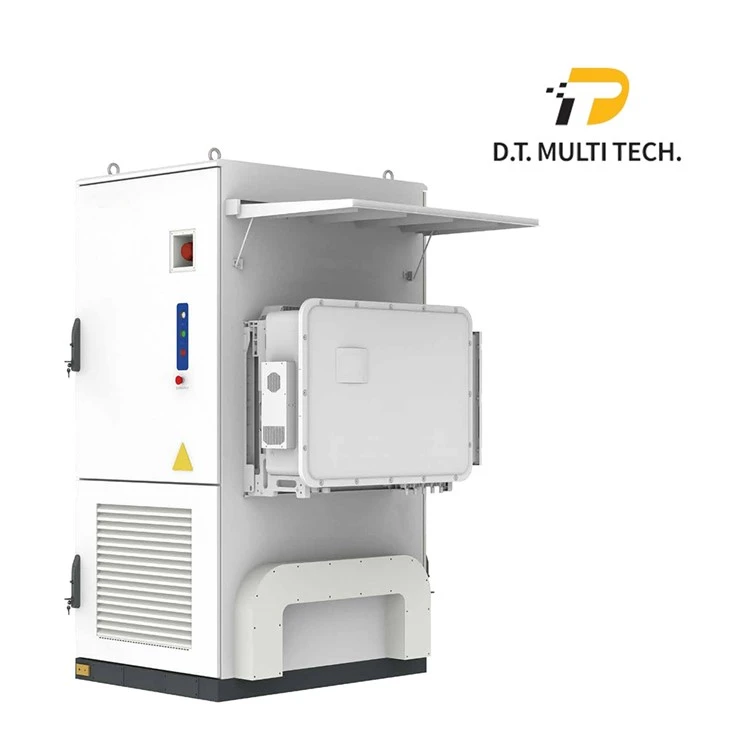

Cabinet Hybrid wedi'i oeri-hylif
Mae'r System Storio Ynni Masnachol hon wedi'i hadeiladu o amgylch apensaernïaeth cabinet hybrid wedi'i oeri-hylif,-wedi'i gynllunio ar gyfer prosiectau storio ynni masnachol a diwydiannol (C&I) heriol. Trwy integreiddio'r system batri, gwrthdröydd hybrid, mewnbwn PV, EMS a rheolaeth thermol i mewn i gabinet unigol wedi'i brofi gan ffatri, mae'n lleihau rhyngwynebau system ac yn lleihau risgiau integreiddio ar-safle.
Mae'r system yn cefnogiPŵer allbwn 75kW i 125kW gyda chynhwysedd ynni hyd at 261kWh, gan ddarparu dwysedd pŵer uchel mewn ôl troed cryno. Mae oeri hylif uwch yn sicrhau gweithrediad sefydlog o dan lwyth parhaus a thymheredd amgylchynol uchel, gan ei wneud yn arbennig o addas ar gyfer cymwysiadau megis eillio brig, optimeiddio defnydd PV hunan-, pŵer wrth gefn a rhyngweithio grid. Ar gyfer contractwyr EPC, integreiddwyr systemau a datblygwyr prosiectau, mae hyn yn trosi'n ddefnydd cyflymach, perfformiad rhagweladwy a datrysiad graddadwy wedi'i optimeiddio ar gyfer - gweithrediad masnachol hirdymor.
Integreiddio Gwrthdröydd Hybrid Gwell
O'i gymharu â systemau storio ynni masnachol confensiynol sy'n canolbwyntio ar gyfuniad syml o batri a PCS, mae'r datrysiad hwn wedi'i ddylunio gyda phwyslais cryfach arintegreiddio gwrthdröydd hybrid. Mae'r system yn cefnogiGweithrediad PV, grid a batri o fewn un platfform, gan ganiatáu i ynni gael ei reoli'n ddeinamig yn unol â phroffiliau llwyth ar-safle ac amodau grid.
Mae'r -saernïaeth gwrthdröydd hybrid adeiledig, ynghyd â sianeli MPPT lluosog ac ystod foltedd PV eang, yn galluogi cyfluniadau araeau PV hyblyg ac yn gwella'r defnydd cyffredinol o ynni solar. Mae hyn yn gwneud y system yn addasadwy i wahanol dopolegau systemau masnachol a diwydiannol, boed yn fodel treuliant PV-hunan-gyntaf{{{{}}), eillio brig gyda rhyngweithiad grid, neu weithrediad hybrid â gofynion wrth gefn.
Data Cynhyrchion
| Cabinet Batri | |||||
| Math Cell | LFP / 314 Ah | ||||
| Ffurfweddu Pecyn | 52.25 kWh / IP52S | ||||
| Ffurfweddiad System | 261 kWh / IP260S | ||||
| Foltedd DC â sgôr | 832V | ||||
| Amrediad Foltedd DC | 728 ~ 936 V | ||||
| Max. Cyfradd Codi Tâl/Rhyddhau | 0.5P | ||||
| Max. Dyfnder Rhyddhau | 100% (25 ± 2 gradd) | ||||
| Bywyd Beicio | Mwy na neu'n hafal i 8,000 o gylchoedd | ||||
| Mewnbwn PV | |||||
| Max. pŵer mewnbwn | 150kW | 160kW | 200kW | 200kW | 250kW |
| Amrediad Foltedd PV | 150 ~ 950 V | ||||
| MPPT | 10 | ||||
| MAX. Cyfredol Mewnbwn | 42A*10 | ||||
| Ochr AC | |||||
| Pŵer Allbwn â Gradd | 75kW | 80kW | 99.9kW | 100kW | 125kW |
| Foltedd AC â Gradd | 400 V | ||||
| Amrediad Foltedd AC | ±15% | ||||
| Math o Grid | 3W+N+AG | ||||
| Amlder â Gradd | 50 Hz / 60 Hz | ||||
| Ffactor Pŵer | 0.99/-0.8 - +0.8 | ||||
| THDi | Llai na neu'n hafal i 3% | ||||
| Cymhareb DC | <0.5% Ipn | ||||
| Cyffredinol | |||||
| Max. Effeithlonrwydd Taith Rownd | 0.9 | ||||
| Cyfathrebu | Modbus TCP/IP | ||||
| System Llethu Tân | Aerosol | ||||
| Graddio Mynediad | IP55 | ||||
| Oeri | Oeri hylif + Oeri aer gorfodol | ||||
| Tymheredd Gweithredu | -25 gradd ~ 55 gradd (Gorfod ar ôl 45 gradd) | ||||
| Graddio gwrth-cyrydu | C4 (C5 dewisol) | ||||
| Lleithder | 0~95% RH (dim-cyddwyso) | ||||
| Uchder | 3000m (Yn ymestyn dros 2000m) | ||||
| Dimensiynau (W*D*H) | 1,050*1,350*2,400 mm | ||||
| Pwysau | 2,600 kg | ||||
| Diogelwch/EMC | UN38.3, IEC62619, IEC63056, IEC62477-1, IEC61000-6-2/4 | ||||
| Cod grid | EN50549-1/-10, EN50549-2/-10, G99, VDE4105, NRS097, C10/11 | ||||
System Oeri Hylif Uwch
Rheolaeth thermol yw un o'r ffactorau pwysicaf sy'n effeithio ar berfformiad a hyd oes system storio ynni masnachol. Mae'r cabinet hwn yn mabwysiadu asystem oeri hylif ynghyd ag oeri aer gorfodol, wedi'u cynllunio'n benodol ar gyfer cymwysiadau C&I sy'n para am gyfnod hir, uchel.
Mae'r dyluniad oeri wedi'i optimeiddio yn caniatáu i'r system weithredu'n ddibynadwy o dantymereddau amgylchynol uchel ac amodau llwyth parhaus, gan ei gwneud yn addas ar gyfer amgylcheddau diwydiannol lle mae heriau thermol yn gyffredin. Hyd yn oed yn ystod cyfnodau codi tâl a gollwng brig, mae'r system batri yn parhau i fod o fewn ystod gweithredu diogel ac effeithlon.
- Ar gyfer contractwyr EPC a pherchnogion prosiectau, mae hyn yn golygu:
- Bywyd cylch batri hirach
- Llai o ddiraddio perfformiad dros amser
- Amlder cynnal a chadw is a risg gweithredu
- Gwell argaeledd system ar gyfer{0}}cymwysiadau cynhyrchu refeniw megis eillio brig ac ymateb i alw
Trwy integreiddio oeri hylif ar lefel y system, mae'r system storio ynni fasnachol hon yn darparu dibynadwyedd uwch, perfformiad rhagweladwy, a chyfanswm cost perchnogaeth is ar draws cylch bywyd llawn y prosiect.
Uchel-Hylif Integreiddio-Pensaernïaeth Hybrid Wedi'i Oeri
Yn wahanol i systemau storio ynni masnachol confensiynol sy'n dibynnu ar PCS ar wahân a chabinetau batri, mae'r ateb hwn yn mabwysiadu apensaernïaeth hybrid uchel-hylif integreiddio-wedi'i hoeri, gan gyfuno system batri, gwrthdröydd hybrid, mewnbwn PV, EMS a rheolaeth thermol i mewn i gabinet sengl. Mae'r cynllun hwn yn lleihau cymhlethdod y system yn sylweddol a llwyth gwaith peirianneg ar-safle, sy'n bryder allweddol i gontractwyr EPC a pherchnogion prosiectau.
Trwy integreiddiooeri hylif gydag oeri aer gorfodol, mae'r system yn cynnal tymheredd gweithredu sefydlog ac yn cyfyngu ar wyriad tymheredd celloedd i o fewn 3 gradd, hyd yn oed o dan weithrediad pŵer uchel parhaus. Mae hyn yn gwella cysondeb batri yn uniongyrchol, yn ymestyn bywyd beicio ac yn gwella-dibynadwyedd system hirdymor. Ar yr un pryd, mae'r ystod mewnbwn PV eang a'r dyluniad aml-MPPT yn caniatáu cyfluniadau araeau PV hyblyg, gan alluogi defnydd effeithlon o gynhyrchu solar mewn prosiectau masnachol.
O'i gymharu â systemau batri traddodiadol wedi'u hoeri gan aer neu fodiwlar, mae hynSystem storio ynni masnacholyn darparu dwysedd ynni uwch, gosodiad symlach a pherfformiad mwy rhagweladwy ar draws cylch bywyd llawn y prosiect, gan ei wneud yn arbennig o addas ar gyfer cymwysiadau masnachol a diwydiannol heriol lle mae dibynadwyedd, lefel integreiddio a chyfanswm cost perchnogaeth yn hollbwysig.
FAQ
C: Ar gyfer pa gymwysiadau y mae'r system storio ynni fasnachol hon wedi'i chynllunio?
A: Mae'r system hon wedi'i chynllunio'n benodol ar gyfer cymwysiadau masnachol a diwydiannol (C&I), gan gynnwys eillio brig, hunan-ddefnyddio PV, pŵer wrth gefn, ymateb i alw, gorsafoedd gwefru cerbydau trydan a phrosiectau ynni gwasgaredig. Mae'n addas ar gyfer systemau batri PV+ cysylltiedig â'r grid a hybrid.
C: Beth yw bywyd beicio disgwyliedig y batri?
A: O dan amodau gweithredu safonol (25 ± 2 gradd, dyfnder rhyddhau 100%), mae'r system batri yn darparu Mwy na neu'n hafal i 8,000 o gylchoedd, gan ei gwneud yn addas ar gyfer gweithrediad masnachol tymor hir gyda pherfformiad rhagweladwy.
C: Sut mae diogelwch tân yn cael ei drin yn y system?
A: Mae'r system yn integreiddio system atal tân aerosol, gan ddarparu ymateb cyflym ac amddiffyniad tân effeithiol y tu mewn i'r cabinet heb niweidio cydrannau electronig.
C: A ellir cysylltu cypyrddau lluosog yn gyfochrog?
A: Ydw. Mae'r system yn cynnwys dyluniad modiwlaidd y gellir ei ehangu sy'n cefnogi gweithrediad cyfochrog, gan ganiatáu ehangu gallu ac ynni i fodloni gofynion cynyddol y prosiect.
C: Pa ardystiadau a safonau y mae'r system yn cydymffurfio â nhw?
A: Mae'r system yn cydymffurfio â safonau rhyngwladol mawr, gan gynnwys UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2 / 6-4, ac ati. Sicrhau diogelwch, cydymffurfiaeth EMC a chymhwysedd prosiect byd-eang.
